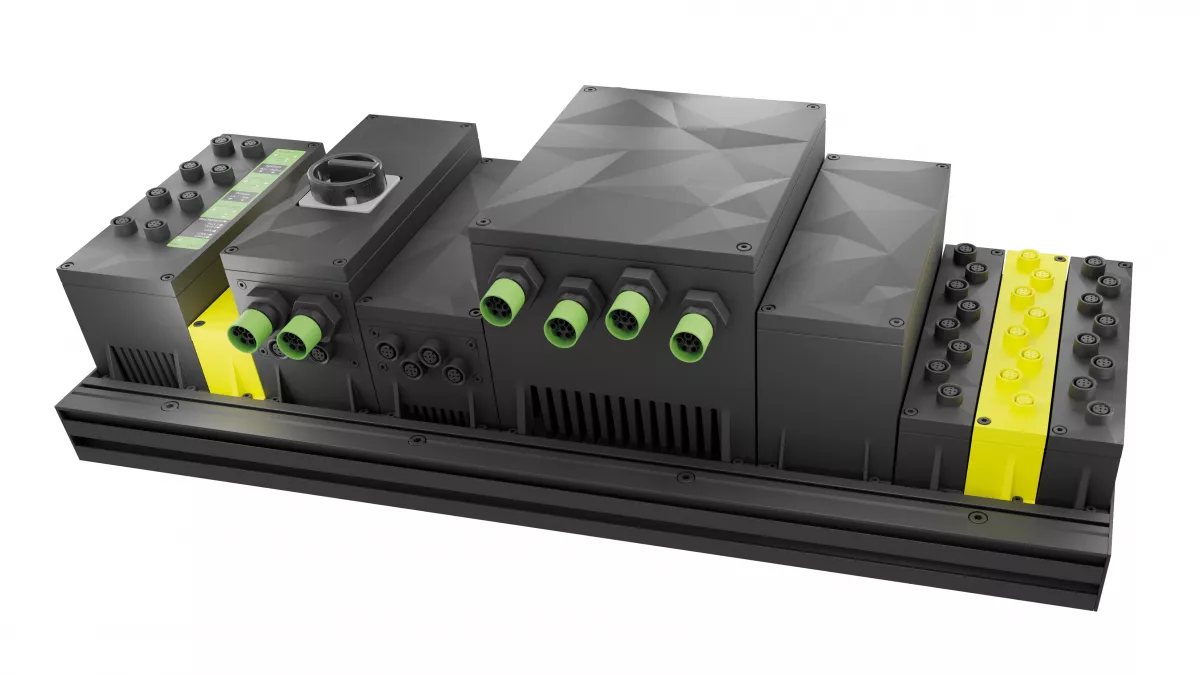

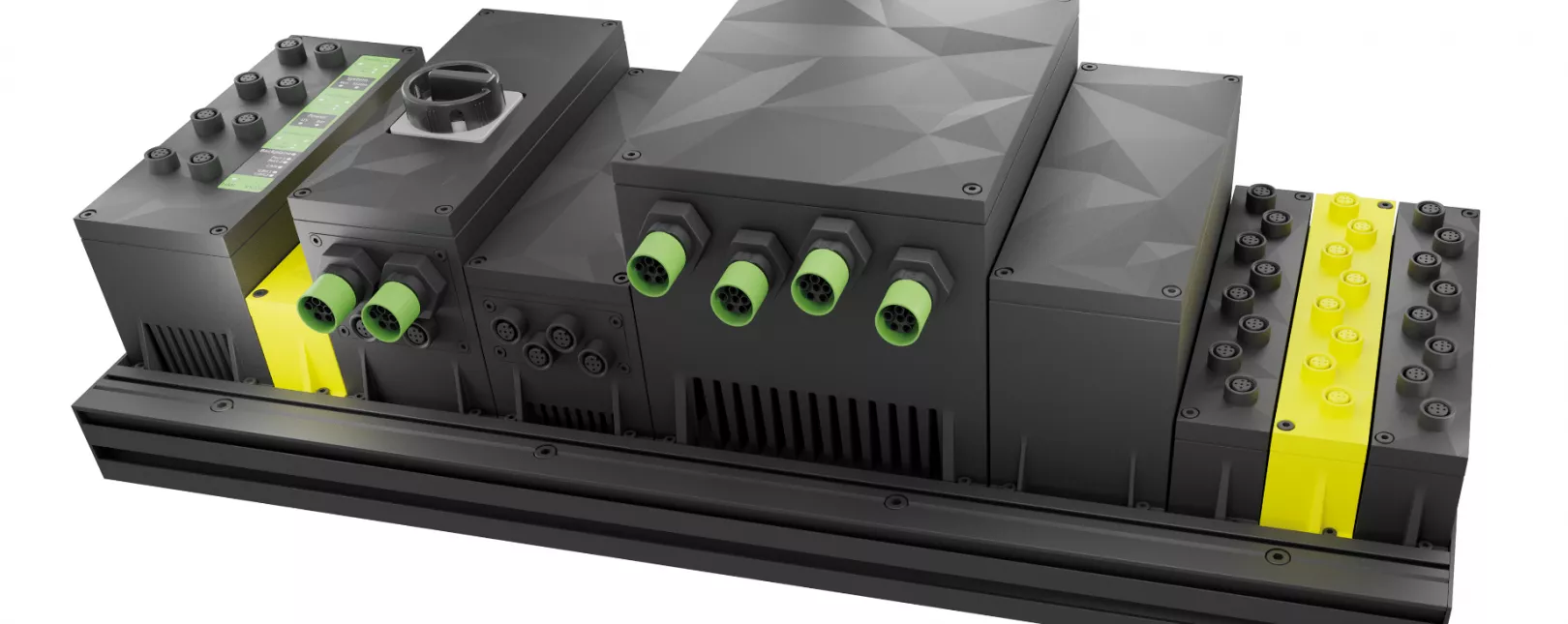

Növekvő digitalizáció, rövidebb fejlesztési ciklusok, magasabb vevői igények és hiány a szakképzett munkaerőből – az automatizálás világa rohamos sebességgel változik. A Murrelektronik minderre választ ad, és bemutatja a Vario-X-et, egy moduláris és rendkívül rugalmas automatizálási platformot, amellyel az összes automatizálási funkció először valósítható meg teljesen decentralizáltan, azaz vezérlőszekrény-architektúra nélkül. Az érzékelőket és működtető egységeket a közvetlen gépi környezetbe helyezi, és megbízható feszültség-, jel- és adatkezelést biztosít a decentralizált szervohajtások integrálásához. A Vario-X lelke a robusztus, víz- és porálló, IP67 védettségű ház, amelyben benne van a tápegység, a vezérlőrendszer, a switchek, a biztonságtechnika és az IO-modulok. Egyszerűen egymás mellé bepattinthatók egy hasonlóan robusztus, integrált gépszerkezeti profilokkal kialakított hátlapba. Az egész állomás minden további védelem nélkül könnyen rögzíthető az összes elterjedt profilrendszerbe. A többmagos CPU-val felszerelt Vario-X-Controller nyílt vezérlési platformként minden magasabb szintű ipari Ethernet-hálózatba integrálható.

100 százalékos vezérlőszekrény nélküli automatizálás – 40 százalékkal gyorsabb telepítés

Az érzékelők és a működtető egységek telepítése és bekötése a plug-and-play elv szerint történik, M12- és MQ15-csatlakozókkal, hibamentesen, a lehető legrövidebb idő alatt. A drága M23-csatlakozók ideje lejárt. Ha a teljes gépvezérléshez nem elegendő egy állomás, további állomások helyezhetők el decentralizáltan a gépben, és gond nélkül összekapcsolhatók egymással. Az egyes IO-modulok közvetlenül az érzékelőkre vagy a működtetőkre is felszerelhetők hátlap nélkül, hogy a jeleket ott gyűjtsék be. Ez csökkenti a gép tartozékainak méretét, és egyszerűsíti a kábelarchitektúrát.

„A Vario-X 100 százalékban decentralizált automatizálást kínál, vezérlőszekrények nélkül – mondja Olaf Prein, a Murrelektronik Global Business Unit Automation vezetője. – Automatizálási platformunk moduláris és átlátható folyamatokat, nagyobb hozzáadott értéket biztosít a vállalat minden területén, és ezáltal nagyobb gazdasági hatékonyságot és versenyképességet a gépek és rendszerek gyártásában. Az univerzális telepítési koncepciónak köszönhetően mintegy 40 százalékkal rövidíti a géptelepítés idejét.”

Visszavenni a levegőből a gyártásban

A Vario-X előmozdítja a gyártási folyamatok következetes villamosítását, és így a pneumatikával szemben hatékonyabb alternatívát kínál. Ha a pneumatikát elektronikára cserélik – például a karosszériagyártás befogóállomásain –, számos előnnyel jár: a termelés csendesebbé és takarékosabbá, illetve átláthatóbbá válik.

Digitális iker a tervezéshez, telepítéshez, üzemeltetéshez és szervizeléshez

A Vario-X azonban nem csak hátlapokat, vezérléseket, kábeleket és hasonló alkatrészeket jelent. Segítségével az automatizált rendszerben az elejétől fogva jelen van egy digitális iker is: a valós rendszer mobilis 1:1 leképezése, amely tartalmazza a későbbi rendszer minden funkcióját és paraméterét – és mindezt már a tervezési szakaszban, mielőtt még megrendelték vagy beszerelték volna az első gépalkatrészt. Ehhez a Murrelektronik egy speciális szoftverben kinematizálja a gépek és rendszerek tervezési fájljait, amelyekben aztán a későbbi mozgások és folyamatok szimulálhatók. A digitális ikerben ugyanaz a vezérlőprogram fut, mint majd később a gépeken. Ráadásul a digitális üzem közvetlenül a későbbi gyártócsarnokba „helyezhető” a mobiltelefonon vagy táblagépen megjelenő kiterjesztett valóságon (AR) keresztül, így minden mozgássorozat előre virtuálisan megtekinthető működés közben.

„Mindez sokszorosan csökkenti az összeszerelési és üzembehelyezési időt, mivel sok, csak az összeszerelés során felfedezhető probléma eleve nem merül fel” – foglalja össze Prein a digitális iker előnyeit. Ezenkívül a szerelők a digitális ikret „3D-s tervrajzként” is használhatják, például kiterjesztettvalóság-alkalmazás vagy virtuálisvalóság-szemüveg segítségével.

„A Vario-X-szel választ adunk az automatizálási technológia sürgető kérdéseire és kihívásaira, amikor a termelés, a rendszer és a telepítés tervezéséről van szó – fűzi még hozzá Prein. – Segít elkerülni a „silószemléletű” tervezést és szakítani a statikus tervezési folyamatokkal. Az ügyfelek igényeire való következetes összpontosítás, valamint az agilis fejlesztési folyamatok döntő mértékben hozzájárultak a Vario-X megalkotásához”- tette hozzá a vezető.

További információ:

www.murrelektronik.hu
[email protected]

Cikkünk eredetileg a GyártásTrend magazin áprilisi lapszámában jelent meg, amely ezen a linken olvasható.
