Az alábbiakban öt döntő fontosságú szempontot ismertetünk, melyeket érdemes figyelembe venni akusztikus képalkotó kamera választása előtt.
Könnyű kezelhetőség

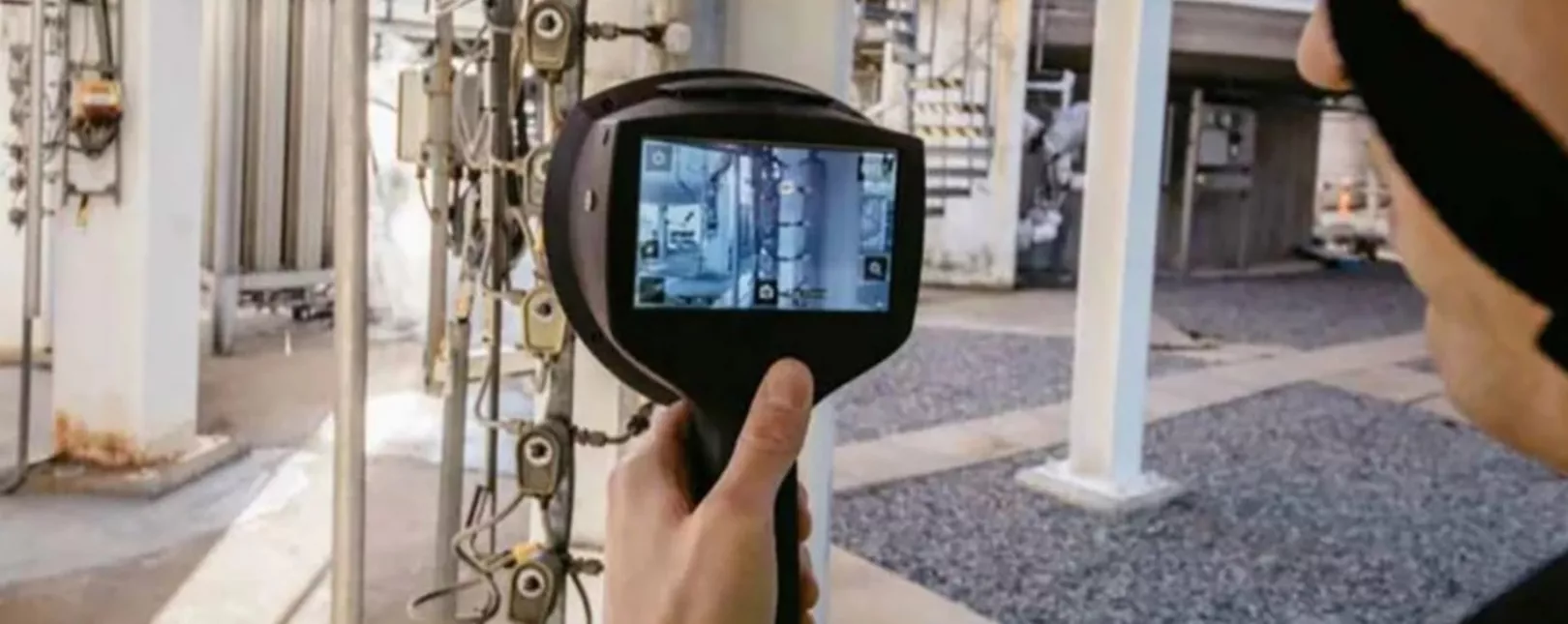

Bármilyen kézi szerszám biztonságos működtetése érdekében feltétlenül szükséges, hogy a szkennelés kézzel is végrehajtható legyen. A szabad kéz biztosítja az érintőképernyőn keresztüli gyors kezelhetőséget és a dokumentálást.
Döntéstámogatás
A szivárgások becsült költségének kimutatása segít a karbantartóknak a javítások fontossági sorrendjének felállításában, valamint támogatás a vezetők számára is, hiszen számszerű adatokkal könnyebben átlátják csapatuk munkájának eredményességét. A diszfunkciókat nehéz lehet hagyományos módon diagnosztizálni, ami bizonytalansághoz vagy a korrekciós intézkedések hiányához vezethet. Az akusztikus képalkotó berendezések osztályozzák, felmérik a probléma súlyosságát, ezzel megszüntetik a bizonytalanságot, lehetővé téve a gyors és hatékony döntéseket a karbantartási költségek csökkentése vagy akár azok elkerülése érdekében.
Szoftveres háttér
A szoftverigények változók. Egyes felhasználók azt preferálják, hogy az elemzés és riportolás egyszerű, költségmentes legyen. Egy másik szempont lehet, hogy az ultrahangos és a termográfiás vizsgálatot egyetlen szoftverben, egy jelentésben, sőt akár ugyanazon oldalon egyesítsék, így közvetlenül összehasonlíthatóvá téve a két különböző vizsgálati módot. Fontos, hogy olyan rendszert válasszunk, amely megfelel cégünk követelményeinek. A FLIR Si124 mindezeket a lehetőségeket kínálja.
A mikrofonok száma
Az alkalmazott MEMS mikrofonok kicsik, kevés energiát használnak, és nagyon stabilak, azonban saját zajt is generálnak, ami zavaró tényező lehet a halk zörejek észlelésében. A legjobb teljesítményhez a mikrofonok számának növelése és így a kellő jel-zaj arány elérése szükséges. Egy mikrofon elegendő önzajt kelthet ahhoz, hogy a rendszer ne halljon meg egy 16,5 kHz-es jelet generáló szivárgást. Egy 32 mikrofonos akusztikus kamera képes lenne ezt észlelni, de a jel-zaj arány még mindig túl alacsony a halkabb jelek feldolgozásához. Ezzel szemben egy 124 mikrofonos kamera képes a 16,5 kHz-es és a 18,5 kHz-es kicsi szivárgást is érzékelni és lokalizálni.
Optimális frekvenciatartomány
A leghatékonyabb frekvenciatartomány a sűrítettlevegő-szivárgás vagy részleges kisülés által keltett ultrahanghullámok érzékelésére 20 és 40 kHz között van, ami 30 kHz-nél tetőzik, míg a gépzaj amplitúdója általában 10 kHz alatt tetőzik, és 60 kHz-nél nullára csökken. Mivel 20–30 kHz között a legnagyobb a különbség a szivárgási zaj és a háttérzaj között, így precíz lehet az érzékelés is. A távolról történő szivárgás vagy részleges kisülés kereséséhez is a 10–30 kHz-es tartomány az optimális. A levegőben gyorsabban elnyelődő, magasabb frekvenciájú, akár 65 kHz-es hangok viszont ideálisak a közelről ellenőrizhető, nagyon zajos célterületekhez. Az akusztikus kamerának alkalmasnak kell lennie az elvégzendő feladatnak leginkább megfelelő hangspektrum használatára; a FLIR Si124 rendszere képes erre.
Cikkünk eredetileg a GyártásTrend magazin novemberi számában jelent meg, amely ezen a linken olvasható.
