A legtöbb villamos és épületgépészeti kivitelező számára óriási problémát okoz például az, ha egy védőcső, légtechnikai cső valamilyen ismeretlen akadály miatt nem tudja ellátni a feladatát. Ezek a csövek vagy üreges falak általában már készre szerelten várják a kivitelezőt, aki munkakészen ér a területre, majd azt tapasztalja, hogy a kábelbehúzó, ami mindenhol elmegy, most elakad. Ez sok esetben a munka végét is jelentheti az adott területen, vagy legalábbis az adott szakaszon.

Sajnos ezen problémák akkor kerülnek csak előtérbe, amikor a kivitelező vagy a karbantartó már a szó szoros értelmében beleütközik az akadályba. A munka elakad, jó esetben más szerszám, vagy berendezés nem károsodik.

Runpocam az épületvillamosságban

„Jó példa az épületvillamosság területéről, amikor egy új építésű társasház kivitelezésénél a partnerünk, egy villamossági kivitelező vállalkozó már becsövezve, készen vette át a munkaterületet. A vezetékek behúzásánál akadályba ütköztek. A jól bevált kábelbehúzó szalag megakadt, sajnos a hiba oka nem meghatározható. Ám a felkészült vállalkozás rendelkezik egy endoszkópos kamerával, amelynek segítségével akár 30 méteres (ha mindkét oldal hozzáférhető, akkor 60 méteres) távot is be tudnak vizsgálni 16–110 mm-es gégecsőben.

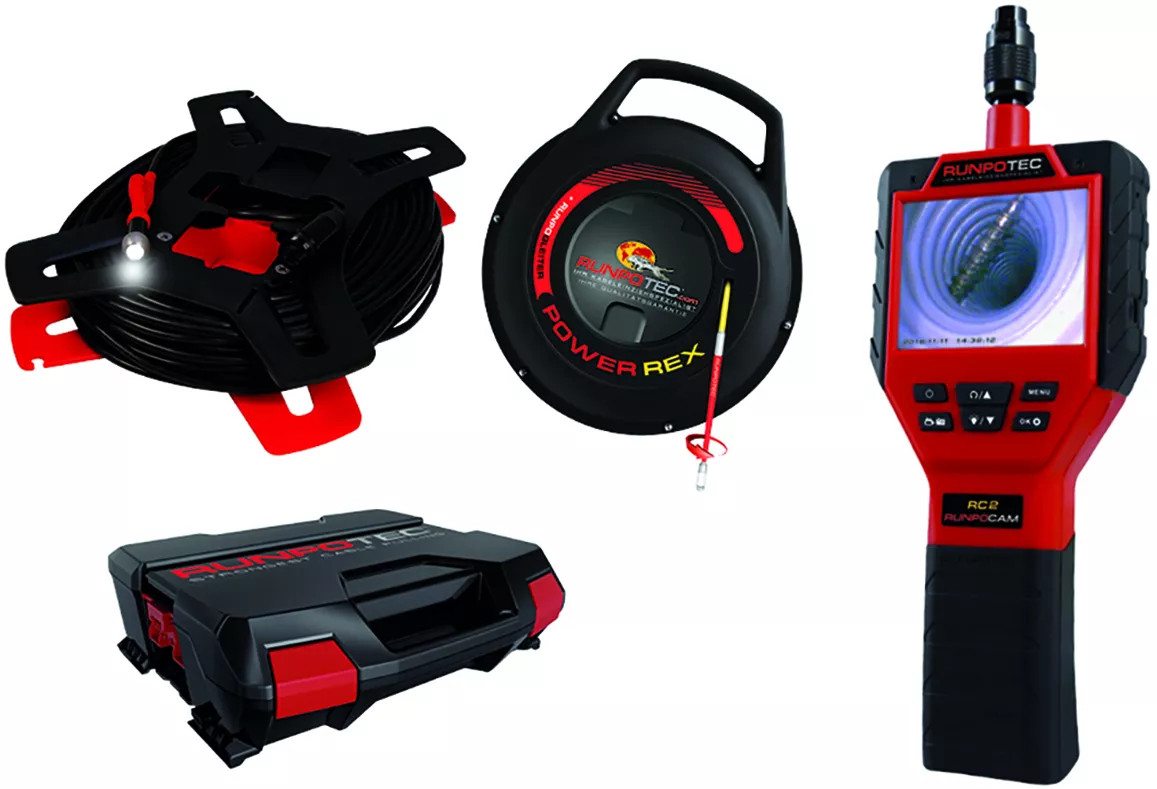

A RUNPOTEC RC2 kamera és a PowerRex üvegszálas berudaló segítségével perceken belül megtalálták a hibát. Egy bevakolt kötődobozban akadt meg a behúzószalag. A hiba pontos helyének feltárásában hasznos volt a digitális kábelhosszmérő műszer is, a RUNPOTEC RM35. A hibaelhárítási folyamat is okozhat kiesést, de a Runpocam RC2 alkalmas videófelvétel rögzítésére, így a hiba és annak oka dokumentálható a későbbi felelősségek tisztázására.

Sajnos a további hibák sem kerülték el ezt a kivitelezést, egy földkábel bekötésénél is problémák adódtak: a kábel behúzási munkái elakadtak, mivel a berudaló a földbe fektetett védőcsőben akadályba ütközött. A Runpocam segítségével sikerült feltárni a hibát. Vélhetően a nem megfelelően végzett földmunkák miatt a védőcsövet összeroppantotta egy munkagép súlya” – osztotta meg Iván József, az Enertech Hungária Kft. műszaki szaktanácsadója.

Az épületgépészetben a csövek szerepe más, de a hibák előfordulása nem kevéssé gyakori!

A modern épületgépészeti megoldások is nagyban függenek a jól átjárható csőrendszerektől. A Runpocam univerzális endoszkópos kamera talán itt van a legnagyobb igénybevételnek kitéve. Vizes, szennyvizes területen kell mind a kamera lámpájának és magának a kamerának is megfelelni. Az IP67 védettséggel rendelkező Runpocam állja is a sarat. Ám a csővezetékek ívei, az elágazások kialakítása sokkal nehezebben átjárható, mint a villamos vezetékek esetén.

A víz-, gáz-, légtechnikai és csatornacsöveknél sok esetben az üvegszálas berudalóknak éles kanyarokban kell átmenniük. Ezek a berudalók általában nagyobb hajlásszögre és más igénybevételre lettek tervezve, így előfordulhat, hogy ezek a szálak használat közben eltörnek, javításuk pedig a helyszínen eszköz hiányában nem mindig oldható meg. A Runpocam RC2 esetében használt PowerRex és Profi Set üvegszálas berudaló azonban tartalmazza a javítókészletet.

Vannak olyan extrém helyzetek is, amikor egy, már régóta használatban lévő csőbe kellene másik csövet behúzni. A cső átjárható, de a másik cső betolása mégis meghiúsul. Ez a probléma egy gázcső felújítása során jelent meg egy nagyobb ipari komplexumban. A kamera segítségével megállapították, hogy a külső cső korróziója folytán akad el az új cső behúzása. Ebben az esetben is kiemelten fontos volt az, hogy nemcsak a hibát és annak helyét kellett feltárni, hanem megfelelő dokumentációra is szükség volt.

Az endoszkópos kamerára általában akkor gondolunk, amikor akadály vagy hiba van. A használata azonban akár a műszaki felülvizsgáló munkáját is megkönnyítheti, illetve olyan alkalmazások esetében is fontos kiegészítő lehet, amikor egyéb nehezen hozzáférhető helyeken kell megállapítani a karbantartás szükségességét. Például betonházas transzformátorállomások esetében, a transzformátortér kisebb, elzártabb részeinél szükség lehet a vizsgálatra, hogy meggyőződjenek arról, hogy rágcsáló vagy egyéb élőlény nem költözött be. Valamint a víztömítettség ellenőrzése a transzformátor alatt és az esetleges olajfolyások felderítése is pontosan elvégezhető, dokumentálható.

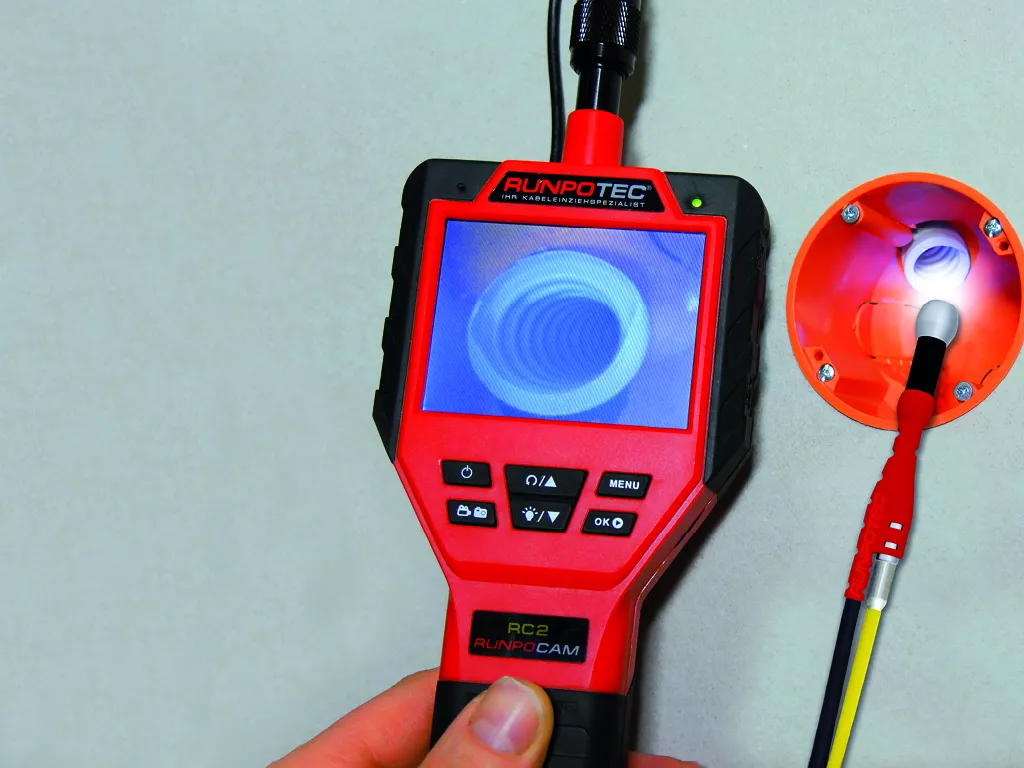

Runpocam RC2 univerzális endoszkópos kamera

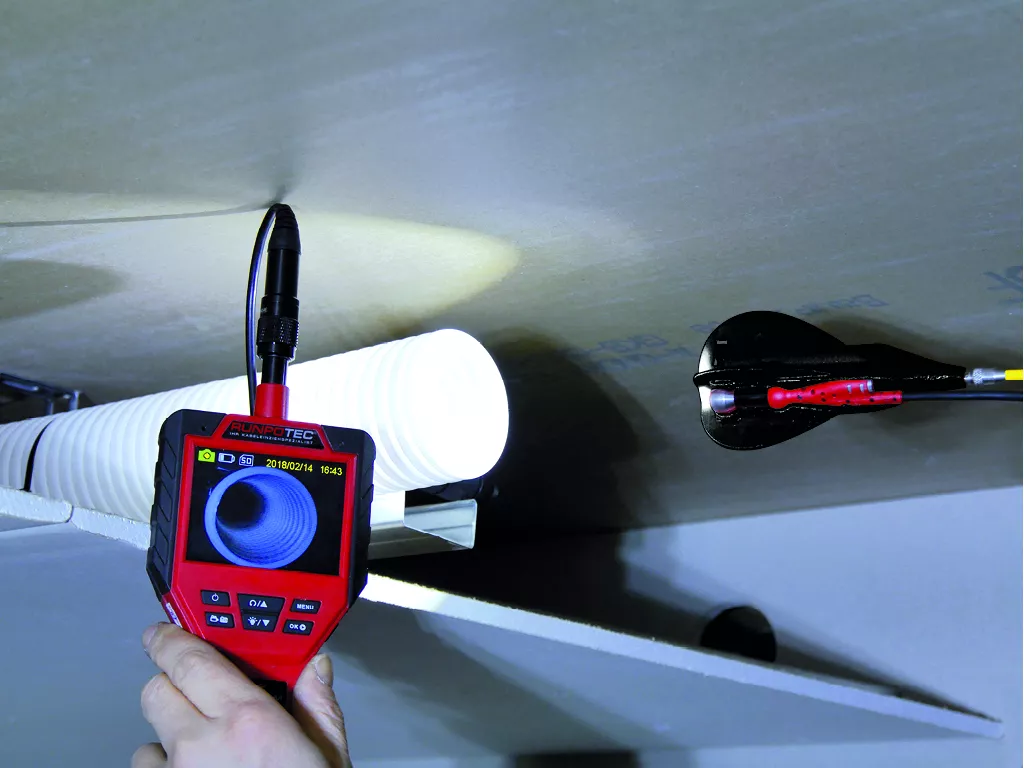

Alkalmazás: Kiválóan alkalmas hosszú, akár 50 méteres csővezetékek vizsgálatához, 20 mm csőátmérőtől. A Runposticks berudaló készlettel kombinálva álmennyezetek, szellőzők és egyéb berendezések vizsgálatára is használható.

A felvételfunkció lehetővé teszi a fotó-, videó- vagy hanganyag készítését is. Akár 6 óra üzemidő biztosított. A multifunkciós vizsgáló kamerával együtt 6 db LED-lámpával egybeépített robusztus rozsdamentes acél fejrész (Ø 12 mm/L 28 mm) RTG 6 mm belső menetes csatlakozással kompatibilis minden RTG Ø 6 mm menettel szerelt RUNPOTEC termékkel.

IP67 osztály: teljes mértékben védett por ellen. Vízbe merülés ellen védett korlátozott ideig.

A RUNPOTEC egy innovatív, műszaki fókuszú cég, amely a kábelbehúzók és kábelcsévélők gyártására specializálódott. A RUNPOTEC számtalan technikai megoldást kínál a kábelkezelés területén. Termékeink legfontosabb feladata segíteni és megkönnyíteni a villamossági és épületgépészeti szakemberek és szerelők munkáját az üzembiztos megoldások kialakításában. Az európai piacon a Runpotec nemcsak piacvezető, de technológiai fejlesztésben is vezető szerepet tölt be, több bejegyzett szabadalommal.

Cikkünk eredetileg a GyártásTrend magazin májusi lapszámában jelent meg, amely ezen a linken olvasható.
