Az Igus évek óta foglalkozik az energy chain-egységekkel megvalósított körmozgásokhoz használható, az adott ügyfelek egyedi igényeihez igazított rendszerek, úgynevezett „forgómodulok” fejlesztésével. Ezek például szerszámgépek, robotok és exkavátorok forgó részegységeinek energiaellátására szolgálnak. Annak érdekében, hogy a jövőben még gyorsabban ügyfelei rendelkezésére bocsáthassa az ilyen esetekben szükséges megoldásokat, a motion plastics anyagok szakértőjeként számon tartott cég nemrégiben egy forgómodulokból álló standard termékcsaládot fejlesztett ki, és teljes körű, könnyen beépíthető alkatrészekből álló szerelőkészletet kínál a gyorsan forgó alkalmazásokhoz.
Gyors forgásokhoz és csekély eltoló erőkhöz

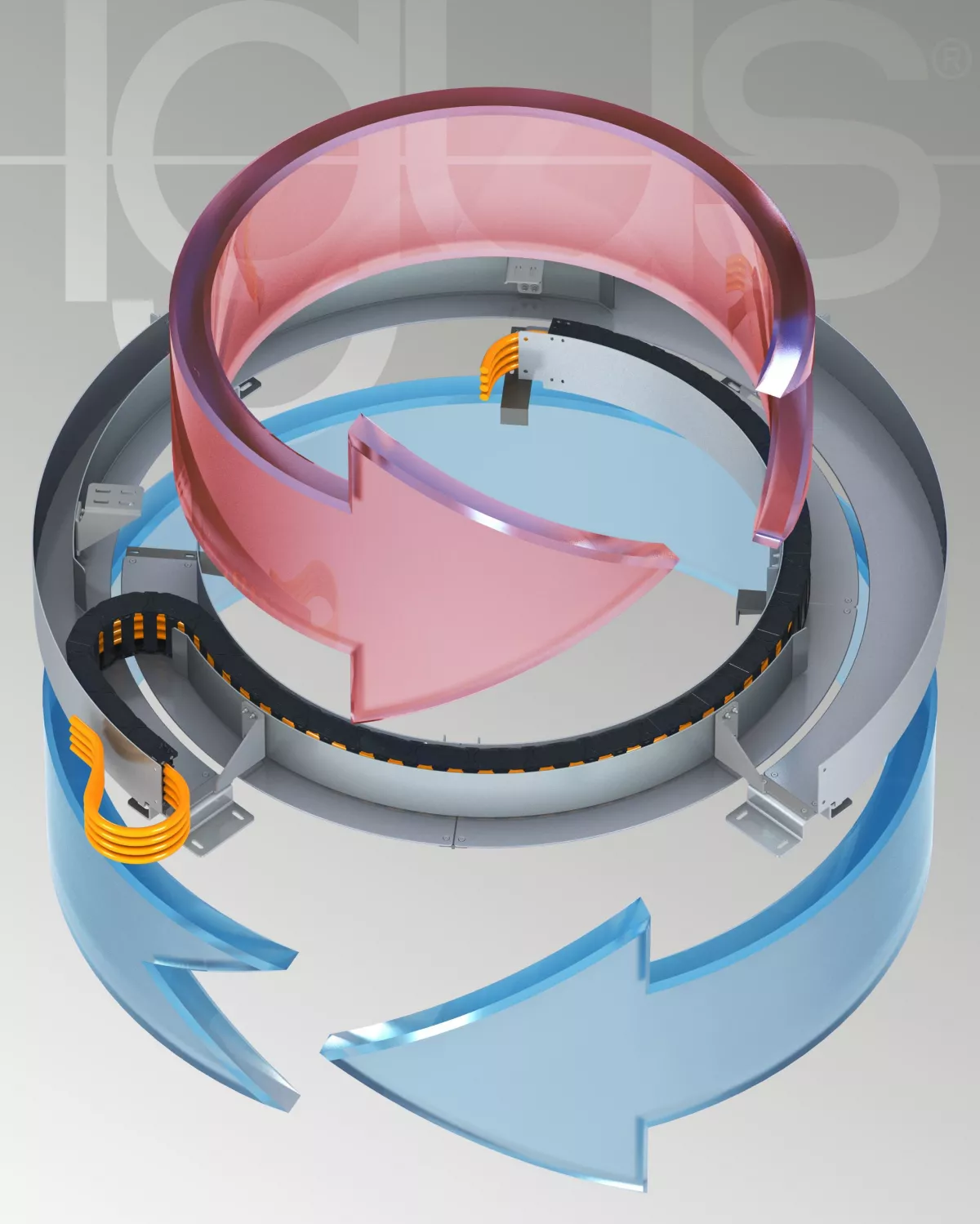

Az energy chain-egységek fekvő helyzetben kerülnek a forgómodulokba, és „fordított irányú hajlítási sugárral” (RBR) működnek. Ez azt jelenti, hogy a szokványos lineáris elmozdulási utakkal ellentétben a lánctagok mindkét irányba mozognak. A vezetékeket és tömlőket bepattintható elválasztóbordák vezetik biztonságosan a lánc belsejében. Az 1040 kopásálló Chainflex kábelből az Igus teljes körű kínálatot biztosít raktárról a mozgó alkalmazások maximális élettartamának garantálása érdekében. A nagy sebességű és sok mozgási ciklust teljesítő forgómodulokhoz két részre osztott vezetőcsatornát használnak. Egy részét a berendezés fix, egy részét pedig a forgó pontjához rögzítik. Az energialánc fix pontja ennek során szabadon választható meg. „Az osztott vezetőcsatorna révén minimálisra csökkentjük a vezetékek és az energialánc relatív mozgásait – magyarázza Frank Schlögel, az Igus műszaki fejlesztési projektekért felelős vezetője. – Ezzel hosszabb élettartam érhető el, és minimalizálhatók a láncon belüli tolóerők.” Kisebb sebességű alkalmazásokhoz a vállalat fix vezetőcsatornákkal szerelt forgómodulokat kínál.
A kivitel és a beépítési hely rugalmas használata
A katalógusból származó standard modulok két héten belül szállíthatók. Ezeknél emellett az egyedi projekteknél szükséges ajánlatadási időt sem kell kivárni. Igény szerint opcióként rögzítőkonzolokkal és fedett változatban is szállíthatók. Olyan berendezéseknél, amelyeknél nagy keresztirányú gyorsulások lépnek fel, vagy olyan rendszereknél, amelyek megdöntött helyzetben üzemelnek, a komponensekkel együtt mozgó vezetőelemek fokozott biztonságot és védelmet nyújtanak az energia, az adatok és az üzemi közegek továbbítása során. Szélsőséges szennyeződéseknek kitett környezetekben – például külszíni fejtéseken, cementgyárakban vagy szénsilókban – csőszerű, fedett vezetőcsatorna is használható. Ennek köszönhetően a munkaterületen az energialánc belsejébe hulló szennyeződések ismét távozhatnak, és nem gyűlnek fel a vezetőcsatornában. Olyan alkalmazásoknál pedig, ahol szűk a beépítési hely, az egymással ellentétes irányba mozgó energy chain-egységek helytakarékos módon helyezhetők be.
A választott átmérőtől függően modulonként 420–600 fok közötti forgásszögek és akár másodpercenként 360 fokos forgási sebesség is lehetséges. A rendszer sokoldalúságának és sebességének, valamint az opciós szerkezeti jellemzők széles körének köszönhetően a modulok számos alkalmazási területen sikerrel használhatók. A hagyományos gép- és berendezésgyártástól a műholdvevő antennák gyártásában alkalmazott csúcstechnológiákig, továbbá az óriási nyílt tengeri alkalmazásokig, ahol több RBR rendszer együttes használatával akár 900 fokos forgásszög is elérhető. Akkor pedig, ha az adott ügyfél által megvalósított alkalmazáshoz nem volna elegendő a standard termékprogram, akkor a gyártó egyedi igényeire szabott speciális megoldásokat is kínál.
