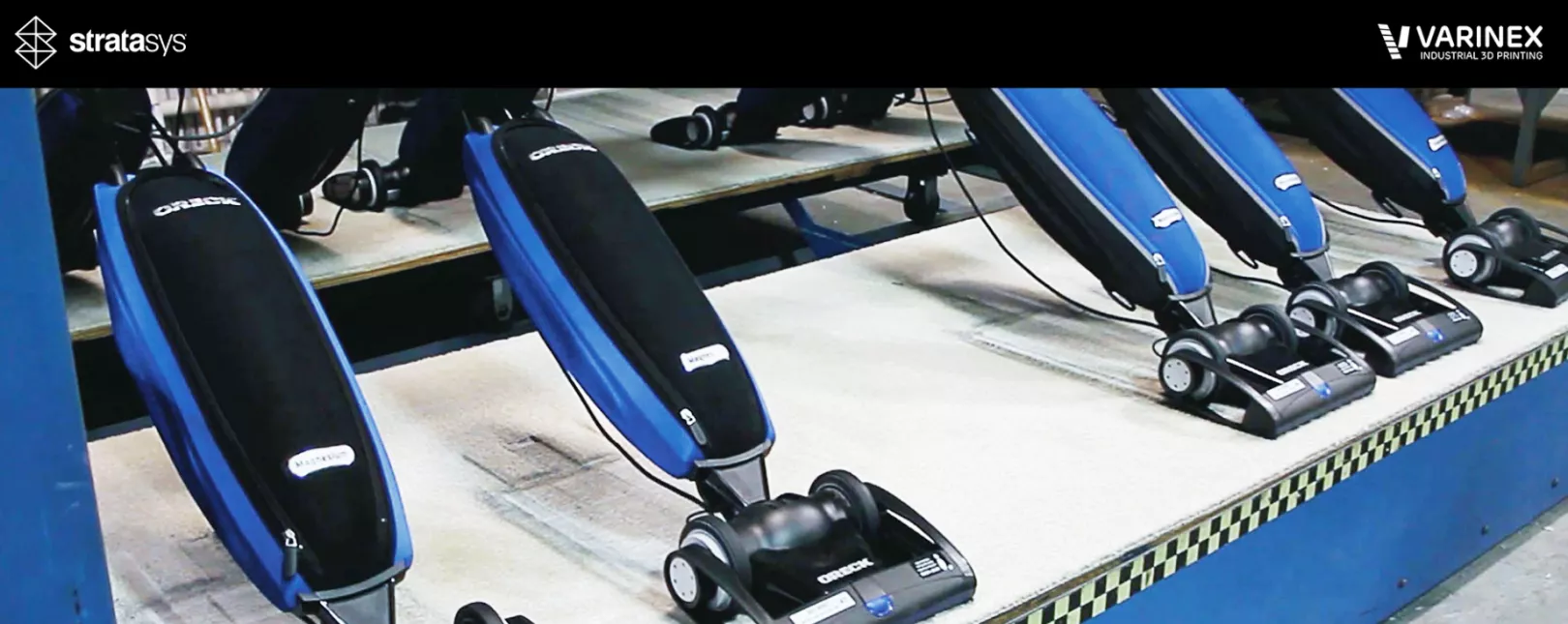

A gyártósori paletták pontos pozícióban rögzítik a porszívó felső burkolatát, így a készülék gyorsan és egyszerűen összeszerelhető. Miután a motort, a ventilátorházat és az egyéb tartószerkezeti elemeket elhelyezték az rögzített felső fedélbe, az alsó fedelet ráillesztik.

Egyszerűsített összeszerelés

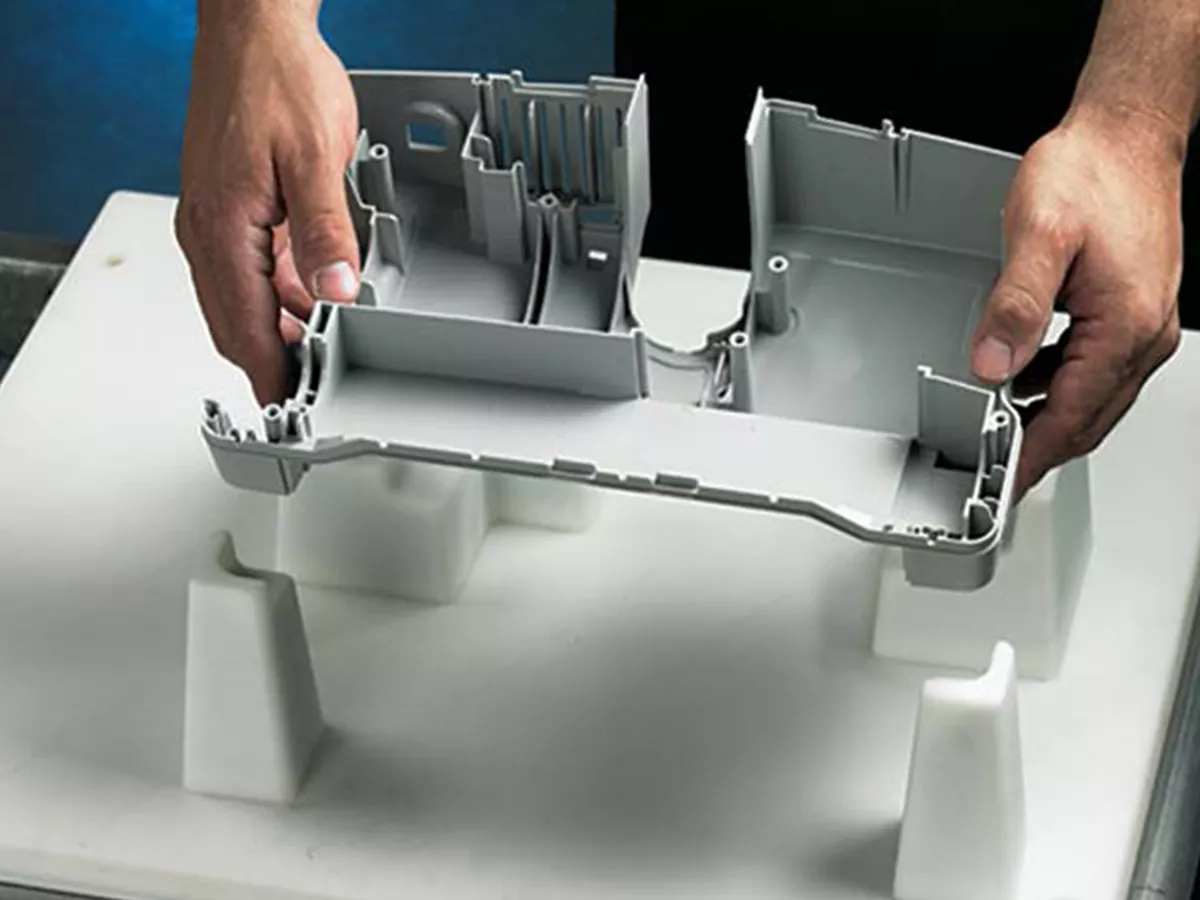

Mindegyik összeszerelő befogó készülék négy műanyag oszlopból áll, amelyek egy szabványos Bosch összeszerelő palettához rögzíthetők. Amellett, hogy a befogó készülék alkatrészei kifejezetten a burkolat rögzítésére szabottak, 0,076 mm tűréssel rendelkeznek, így a burkolatot szilárdan a helyén tartják.

Az Oreck mérnöki csapata szabványos CAD-eszközökkel tervezi meg az egyes befogó készülékekhez szükséges alkatrészeket. Az Oreck vezető modellkészítője, Bill Fish szerint: „A befogó készülékek alkatrészeinek tervezése meglehetősen egyszerű. Már van egy fájlunk a szabványos tartóoszlopokhoz. Ehhez hozzáadjuk a 3D-s felső burkolatot, beágyazzuk a tartóoszlopba, majd eltávolítjuk a burkolatot. Az egész munka körülbelül másfél órát vesz igénybe.”

Korábban az Oreck kizárólag hagyományos módszereket használt az összeszerelő befogó készülékek gyártásához. Ezek közé tartoztak a szilikon- vagy epoxiformák és a betétekkel ellátott uretánöntvények. Néhány évvel ezelőtt az Oreck két FDM technológiájú  Fortus 3D gyártási rendszerrel  gyarapodott. Az FDM technológia segítségével lehetőségük nyílt a befogó készülékek additív gyártására, amit minden lehetséges alkalommal ki is használnak.

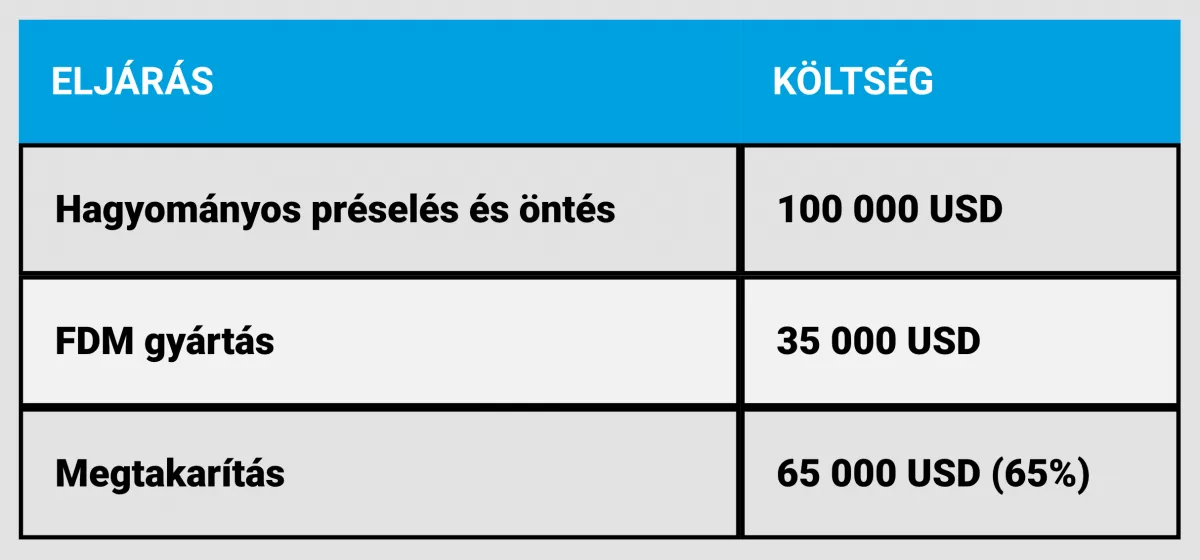

„Az additív gyártás alkalmazása akár 65 százalékkal csökkenti a befogó készülékek gyártási költségeit, mivel a azokat házon belül gyártjuk” – mondta Fish. „Néhány hagyományos befogó készülék projekt több mint 100 000 dollárba kerül, így a megtakarítás jelentős lehet.”
Ilyen arány mellett a gépek már kisszámú projekt esetén is megtérülhetnek.

A gépeknek csak a képzelőerő szab határt

A paletta összeszerelő befogó készülék 3D nyomtatása csak a kezdet. A paletták karbantartása szigorú termelési körülmények között legalább olyan fontos, mint az eredeti alkatrészek beszerzése. „Ha valamilyen okból kifolyólag egy befogó készülék használat közben lepattan vagy eltörik, gyorsan és egyszerűen ki tudjuk cserélni házon belül. Bármi, ami miatt egy paletta kiesik a gyártásból, pénzünkbe kerül. A Fortus rendszereket a nap 24 órájában működtetjük” – mondta Fish.

A befogó készülékek gyártása mellett az Oreck széles körben használja az FDM technológiát prototípusok, valamint a marketingfotókhoz és reklámokhoz szükséges modellek előállítására.
„A gépeket speciális összeszerelő szerszámok, koordináta mérőgépekhez (CMM), mérnöki ellenőrzésekhez  és CNC marószerkezetekhez használatos befogó készülékek gyártására is használjuk. Teljes mockupokat is készítünk. A gépeinknek csak a képzelőerőnk szab határt”.
