Az Ethernet kapcsolók szerves részei egy költséghatékony ipari Ethernet kommunikációs megoldásnak. Az ipari Ethernet kapcsolók kiválasztásakor ezért sok szempontot figyelembe kell venni: termelési környezetét, a kapcsolók helyét hálózati infrastruktúrájában, és hogy felügyelt vagy nem felügyelt kapcsolók legyenek-e. Milyen kábeleket és csatlakozókat válasszon? Az Ethernet kapcsolók széles választékát kínáló és újításokon is dolgozó Murrelektronik betekintést nyújt a megfelelő kapcsoló kiválasztásába és a különböző elérhető típusok előnyeibe. „A villamossági tervező csapatok előtt álló kihívásokat nem szabad alábecsülni. Az Ethernet eszközök száma, a hálózati terhelés, a válaszidő és az infrastruktúra csupán néhány a számításba veendő tényezők közül. Az Ipari Ethernet kapcsolók kiválasztásakor ezért figyelembe kell venni a termelési környezetét, a kapcsolók helyét hálózati infrastruktúrájában, és hogy felügyelt vagy nem felügyelt kapcsolók legyenek-e.”
Felügyelt vagy nem felügyelt? Melyik a megfelelő kapcsoló az alkalmazásomhoz?
A nem felügyelt kapcsolók, például a Xelity, a Xenterra vagy a TREE általában a legköltséghatékonyabb megoldást jelentik Ethernet eszközök csatlakoztatására kisebb és/vagy helyi hálózatokhoz. Ezek a kapcsolók alapvetően az ütközés nélküli Ethernetes adatáramlást biztosítják. Közvetítőként további portokkal bővítik a hálózatot, de nem biztosítanak intelligens funkciókat, és nem képesek a hálózati forgalom irányítására. Ipari környezetben a nem felügyelt kapcsolók gyakran használatosak kisebb hálózatokban.
A felügyelt kapcsolók számos lehetőséget kínálnak a portok és eszközök konfigurálására. Fontos szerepet játszanak a hibaelemzésben, a hálózati diagnosztikában és a redundanciát biztosító mechanizmusokban. Ezek a kapcsolók optimalizálják az adatátvitelt, viszont részletesebb konfigurálást igényelnek, ami növeli a költségeket. Egy hálózat részeként azonban olyan előnyöket kínálnak, amelyek nagyobb fokú irányítást biztosítanak, akár távoli eléréssel is. A felügyelt kapcsolók lehetővé teszik a csomagok rangsorolását, mely révén az időérzékeny csomagok magasabb prioritást élveznek a hálózatban. Végül, de nem utolsósorban, a PLC egy Profinet csatlakozón keresztül vezérelni/felügyelni tudja őket.
Mik a Power over Ethernet (PoE) kapcsolók előnyei?
A PoE kapcsolók, mint a Murrelektronik Tree PoE terméke, nagyszerű megoldást kínálnak egy berendezés kábelezésének egyszerűsítésére, az áramot és az adatokat egyetlen kábelben továbbítva. A PoE-vel nincs szükség két külön kábelre a kommunikációhoz és az Ethernet eszköz ellátásához. Feszültségnövelő moduljuknak köszönhetően a Tree PoE kapcsolók szkennereket, IP telefonokat, 48 VDC kamerákat, és számos más 12/24 VDC áramellátást igénylő PoE eszközt képesek táplálni. A Tree PoE feszültségnövelő modulja akár 120 W-nyi (portonként 30 W) fogyasztót képes kiszolgálni egyetlen kapcsolóról. További előny, hogy a Tree PoE kapcsolók sztenderd 8 pólusú RJ45 kábeleket alkalmaznak. „A PoE kapcsolók nagyszerű megoldást kínálnak egy berendezés kábelezésének egyszerűsítésére, az áramot és az adatokat egyetlen kábelben továbbítva.”
Miket kell figyelembe vennem egy hálózat tervezésekor?
A villamossági tervező csapatok előtt álló kihívásokat nem szabad alábecsülni. Egy gép koncepciós fázisában számos változót figyelembe kell venni. Az Ethernet eszközök száma, a hálózati terhelés, a válaszidő és az infrastruktúra csupán néhány a számításba veendő tényezők közül. A Murrelektronik kapcsolóinak (Xelity, Xenterra és Tree; nem felügyelt vagy felügyelt, IP20 vagy IP67 besorolás) kombinálásával hatékony és megfizethető megoldást alakíthat ki, mely megszünteti a szűk keresztmetszeteket, és növeli bármely Ethernet alapú alkalmazás teljesítményét.
Miként segíthetnek a kapcsolók egyszerűsíteni a vezetékezést és felgyorsítani az összeállítást?

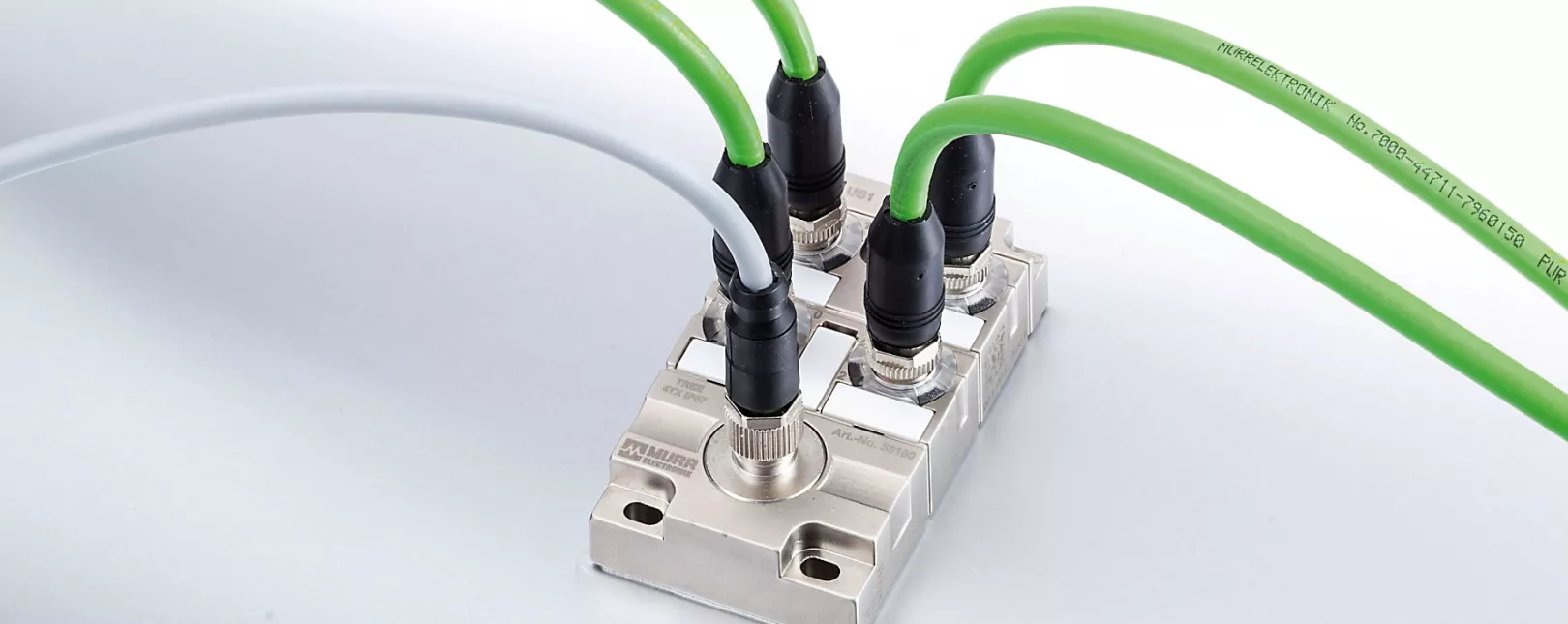

A kapcsolók nélkülözhetetlenek az Ethernet alapú rendszerek rugalmassá tételéhez, de senki nem állítja, hogy feltétlenül szekrényekbe kellene helyezni őket. Az IP67 védettségű kapcsolók, pl. a Murrelektronik Tree67 terméke, nagyszerű lehetőséget kínálnak hely megtakarítására a szekrényekben, a vezetékezési költségek csökkentésére, és az üzembe helyezés és hibaelhárítás felgyorsítására.
Ezek a kapcsolók, melyek akár a fő szekrénytől 100 méterre is elhelyezhetők, segítenek optimalizálni a kábelek elvezetését, anélkül, hogy ez a hálózat rugalmasságának rovására menne. A Murrelektronik „D” vagy „X” betűs kóddal jelölt ipari Ethernet kábeleivel kombinálva az IP67 kapcsolók a tökéletes megoldást jelentik bármely Ethernet hálózat plug and play-jé tételére.
