A magyar vásárlók márkától függetlenül a síklézervágókat részesítik előnyben, nem véletlenül, hiszen a lemezmegmunkálásnak nagyobb piaca van a csővágással szemben. Ezúttal azonban, hogy ezek a speciális berendezések, a csőlézerek is kapjanak figyelmet, bemutatjuk a HSG Laser jelenleg futó fiber csővágó lézergép portfólióját.
A HSG Laser Magyarországon is népszerű márkává vált a hazai képviselet, a Signdepot Europe Kft. által. A HSG kínálatában található fiberlézervágógép-változatok szinte mindegyike megtalálható már egy-egy magyar cég telephelyén, folyamatos az új gépek telepítése.
Belépő szint – HSG R3 és R3 Plus
Az R3 manuális kézi adagolással rendelkezik, így csökkentve a gép árát és méretét. Ennek megfelelően kisebb kapacitással kell kalkulálni, és elsősorban akkor a legoptimálisabb megoldás ez a típus, ha egymást követően különböző szelvényeket kell vágni. De éppen ezért kiváló megoldás olyan cégeknek, ahol nem egy termék gyártása folyik, hanem változatos méretű anyagok kerülnek megmunkálásra. Az R3 egy új, továbbfejlesztett modell (régi neve E22), mely új vezérlést kapott, gyorsabb CNC-mechanikát, és a Plus modell nagyobb átmérőkapacitást, mely akár 325 mm-es átmérőig képes acélcsövek lézeres vágására.
Főbb tulajdonságok:
- Rendkívül gazdaságos, csupán 85 mm a maradék anyag hossza
- „Fly Cut” (repülő vágás) és Leapfrog vágástechnológiák, melyek optimalizálják, gyorsítják a vágófej útvonalát
- HSG X-9000 BUS CNC-vezérlő érintőkijelzős felhasználóbarát külső felülettel
- HSG autofocus lézerfej dupla védőüvegrendszerrel
- IPG-lézerforrás 1,5 kW-tól 3 kW-ig
- Elől-hátul pneumatikus tokmány, automata központosítással
- Befogható profilméretek:
- R3: 20–219 mm / 20×20–150×150 mm
- R3 Plus: 20–325 mm / 20×20–230×230 mm
- Befogható szelvényhosszúság: maximum 6500 mm
˙Videó: https://youtu.be/l40K2bqAY9A
Full automata professzionális kategória – HSG TS és TM
A TS és TM fibercsőlézerek automata adagolórendszerrel rendelkeznek, így a gyártás szinte felügyeletmentesen és folyamatosan zajlik. A gép három fő egységre bontható: adagolórendszer, lézervágógép és vágott munkadarab leszedő-gyűjtő szekció. A TS és TM típus alapjaiban ugyanaz a berendezés, a különbség csupán a befogható szelvények átmérőtartományában van. A TM speciálisan szűk átmérőt, már 10 mm-es acélcsövet is képes feldolgozni! A TS és TM csővágó lézerek már a 3. generációnál tartanak, és mára rendkívül fejlett extra funkciókkal rendelkeznek, melyek támogatják a felügyeletmentes gyártást és nagyobb produktivitást. A csövek feldolgozása is rendkívül gazdaságosan történik, mivel csupán 50 mm a minimális maradék anyag hossza.
Főbb tulajdonságok:
- Pozicionálási és visszatérési pontosság: 0,03 mm/m
- Sebesség és gyorsulás: 120 r/min, 1,2G
- „Fly Cut” (repülő vágás) és Leapfrog vágástechnológiák, melyek optimalizálják, gyorsítják a vágófej útvonalát
- HSG X-9000 BUS CNC-vezérlő érintőkijelzős felhasználóbarát külső felülettel
- HSG autofocus lézerfej dupla védőüvegrendszerrel
- IPG-lézerforrás 1,5 kW-tól 4 kW-ig
- Elől-hátul pneumatikus tokmány, automata központosítással
- Digitális tokmányvezérlés kétirányú kommunikációval
- Befogható profilméretek:
- TM: 10–170 mm / 10×10–150×150 mm
- TS: 20–273 mm / 20×20–200×200 mm
- Befogható szelvényhosszúság: maximum 6500 mm
Videó: https://youtu.be/iQYyynkjCY0, TM: https://youtu.be/nUGSPh1QQiM )

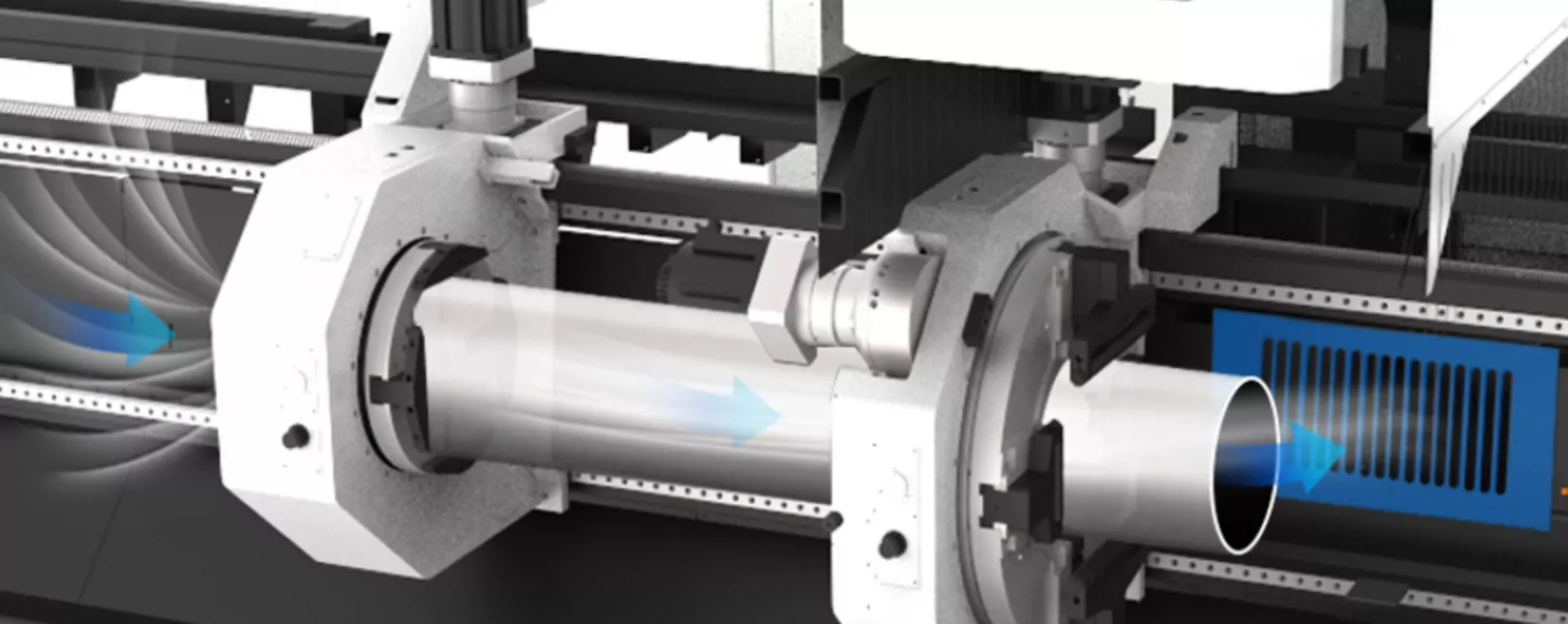

A csőlézerek csúcsa – HSG TX
A HSG csőlézerkínálatának csúcsa a TX-széria, mely ötvözi a fentebb részletezett TS/TM széria technológiai előnyeit a nagyobb befogható mérettel. A TX-×széria akár 12 m hosszú szelvények befogására is alkalmas, átmérőben pedig akár 360 mm-re képes. A várható nagyobb munkadarab-hosszúság érdekében a TX a piacon egyedülálló módon három vezérelt tokmányt tartalmaz kettő helyett. A nagyobb méretű anyagok jellemzően nagyobb falvastagsággal is járhatnak, így a lézerforrás-teljesítmény is impozáns, akár 12 kW lehet. A gép robusztus szerkezetének nem okoz gondot a szelvények súlya sem, egy szál akár 1200 kg is lehet, melyet ugyanolyan precizitással és sebességgel kezel a gép. A TX-szériában a lézerfej akár 45 fokos szögben is dönthető (opcionális lehetőség), így a vágott anyagok precíz illesztése garantált. Természetesen ez a típus is rendelkezik automata adagoló- és leszedő-gyűjtő rendszerrel, így folyamatos gyártásra alkalmas.
- Pozicionálási és visszatérési pontosság: 0,05 mm/m
- „Fly Cut” (repülő vágás) és Leapfrog vágástechnológiák, melyek optimalizálják, gyorsítják a vágófej útvonalát
- HSG X-9000 BUS CNC-vezérlő érintőkijelzős felhasználóbarát külső felülettel
- HSG autofocus lézerfej dupla védőüvegrendszerrel
- IPG-lézerforrás 3 kW-tól 12 kW-ig
- 3 db automata pneumatikus tokmány, digitális vezérléssel
- Befogható profilméretek:
- TX7026: 15–260 mm / 15×15–180×180 mm
- TX9036: 40–360 mm / 40×40–250×250 mm
- TX12036: 40–360 mm / 40×40–250×250 mm
- Befogható szelvényhosszúság: TX7026 és TX9036 6500 mm, TX12036 12 000 mm
Videó: https://youtu.be/A-9PEKLtlfM

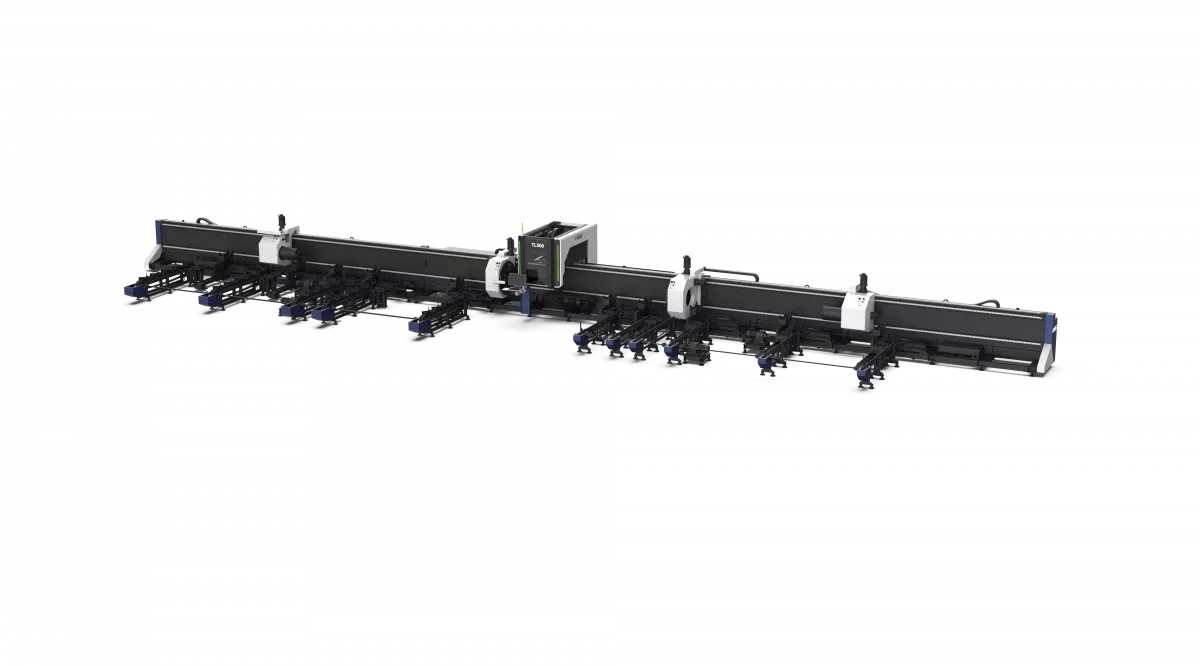

Speciális változatok – TL500 az „Ultra Heavy” speciális kategória
A TX-széria alapjaira épülő TL500 extrém méretben képes csöveket megmunkálni, akár 426 mm átmérőig. A nagyobb átmérő és hosszúság érdekében innovatív négytokmányos megoldást alkalmaz, tehát nem csupán egy fix és egy mozgópályás hátsó tokmánnyal, hanem további két mozgópályás tokmánnyal rendelkezik. A lézerfej előtt két tokmány és a lézerfej után két tokmány található. A fentebb a TX-szériánál említett technológiákat alapból tartalmazza a TL-széria is, csakúgy, mint a dönthető lézerfejet és az akár 12 m-es vágható hosszúságot.
- Pozicionálási és visszatérési pontosság: 0,05 mm/m
- „Fly Cut” (repülő vágás) és Leapfrog vágástechnológiák, melyek optimalizálják, gyorsítják a vágófej útvonalát
- HSG X-9000 BUS CNC-vezérlő érintőkijelzős felhasználóbarát külső felülettel
- HSG autofocus lézerfej dupla védőüvegrendszerrel
- IPG-lézerforrás 3 kW-tól 12 kW-ig
- 3 db automata pneumatikus tokmány, digitális vezérléssel
- Befogható profilméretek: 80–426 mm / 80×80–325×325 mm
- Befogható szelvényhosszúság: 12 000 mm-ig felszereltségről függően
