Hatalmas és ultravékony üvegtáblákat könnyedén pakoló robotok

Az ABB legnagyobb terhelhetőségű, többfunckiós robotjával valósult meg a Guardian Orosházi síküveggyárának új, biztonságos, hatékonyabb, gyorsabb üvegtábla rakodási rendszere.

hirdetés

A Guardian Glass a Guardian Industries egyik fő üzletágaként a világ egyik legnagyobb üveggyártója, mely síküvegből, bevonatos üvegből és feldolgozott üvegből készült termékeket gyárt. A világ különböző országaiban 25 float-üveg (síküveg) gyárat működtető Guardian Glass kereskedelmi és lakóépületek külső és belső üveg felületeihez, valamint járművekhez és műszaki cikkekhez gyárt float- és feldolgozott üvegtermékeket. A Guardian üvegtermékei egyaránt megtalálhatóak az otthonokban, irodákban, autókban és a világ legjellegzetesebb építészeti látványosságaiban. Az orosházi síküveggyárban szükségessé vált egy gyors és hatékony üvegrakodási rendszer kialakítása, amely mindenben megfelel a követelményeknek.

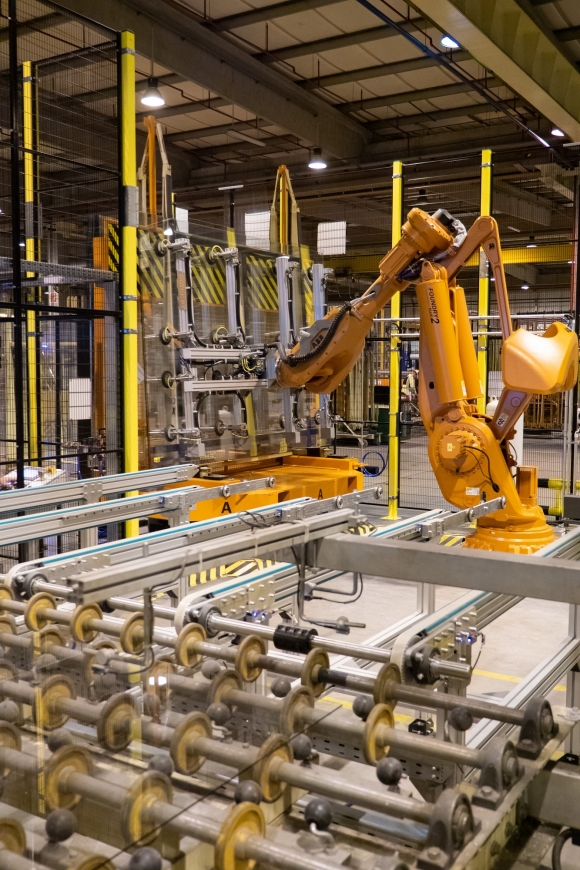

Alapos egyeztetések után az ABB IRB 8700 gripperes robot, minden kihívásnak megfelelt. A gripper egy vákuumos fogószerkezet, melyből 16 darabot szereltek fel a robotra. A fogószerkezetben keletkező vákuum segítségével a robot 12-16 ponton fogja meg az üvegtáblát és tudja a vákuum által keltett erővel tartani. A legnagyobb kihívást éppen ez okozta. Teljesen máshol és más erővel kell megfogni egy papírvékony, alig néhány kilós hatalmas üvegtáblát, mint egy akár 8 négyzetméteres, több száz kilogrammos üveget. A megfogott és a vákuummal tartott üvegtáblát a robotnak milliméter pontosan kell úgy a helyére tenni, hogy közben az álló üvegtáblát el kell forgatni fekvő helyzetbe. A folyamat közben az üvegnek sérülésmentesnek kell maradnia. A projektben az ABB már a kezdeti lépésektől együtt dolgozott az Entra-Sys Kft-vel és a 3i Kft-vel, mely segített a mechanikai munkákban és a vezérlési feladatokban. Az üzembehelyezésig rengeteg tesztelésen, szimuláción keresztül vezetett az út, míg végül tökéletesítették a hatalmas üveglapokat megtartó fejet.

Ezt tudja az új üvegtábla rakodási rendszer

Az új üvegtábla rakodási rendszer erőssége, hogy a hatalmas - akár 2600 milliméterszer 3210 milliméteres táblákat – akkor is biztonságosan, és gyorsan tudja függőleges helyzetből vízszintes helyzetbe rakni, ha az üveg 16 milliméter vastag (ez az üvegtábla 350 kilogrammos) és akkor is, ha mindössze 2 milliméteres, leheletvékony üvegtábla mozgatása a feladat. Az ABB robotja egy forgó állványról egyesével szedi le ezeket a hatalmas táblákat úgy, hogy az üvegeket a típusuknak megfelelő helyre rakja, miközben kiválasztható, hogy melyik oldaluk nézzen felfelé. Ehhez szükség volt arra, hogy a legapróbb részletekig ki legyen számolva az egyes üvegekhez tartozó lerakási pálya és meg legyen határozva, hogy a különböző táblákkal dolgozva a robot milyen gyors és milyen irányú irányváltoztatásokat tehet. A tervezés egyik fontos eleme volt, hogy az üveg sarkai semmihez ne érjenek hozzá, illetve figyelni kellett, hogy a vákuum miatt összetapadó üvegtáblák a leemeléskor ne sérüljenek, és ne törjenek el. Lerakáskor a vákuumtappancsok légrobbantással engedik helyére a táblákat.

(forrás: ABB Magyarország)
