„Üzemanyag” az elektromobilitáshoz

Valamennyi, tisztán elektromos jármű esetében az értékalkotás akár 30 százalékát is az akkumulátorok adhatják. Ebből egyenesen következik az igény, hogy alkalmas megoldást kell kifejleszteni az autóakkumulátorok tömeggyártására.

hirdetés

A Zentrum für Sonnenenergie- und Wasserstoff-Forschung Baden-Württenberg (ZSW) egy napenergia- és hidrogénkutató központ a németországi Ulmban. Az intézményben olyan rendszerek fejlesztésén dolgoznak, amelyek lehetővé teszik, hogy a német autóipar az elektromos járművekben használt akkumulátorok gyártása terén is az élen járjon. Fontos partnerük ebben a Festo, főként elektromos automatizálástechnikája révén.

Az elektromos járművekben történő használatra szánt és az áram helyhez kötött tárolására használt lítiumion akkumulátorok gyártása két szakaszból áll. Az egyik az akkumulátorcellák gyártása, a másik az egyes cellák akkumulátor-rendszerekké történő összekapcsolása. A cellák előállítása különösen szigorú követelményeket támaszt a gyártástechnológiával szemben, mivel ebben a szakaszban dől el a hatásfok és az élettartam, és ezzel a költségek is.

Alkalmasság száraz terekhez

Annak érdekében, hogy elkerüljék például a szennyeződéseket és az olyan nemkívánatos kémiai reakciókat, mint például idegen fémek lerakódása vagy a nedvességgel való érintkezés, az akkumulátorokat száraz térben kell gyártani. A réz, a nikkel és az ón okozta szennyeződések a töltési, illetve kisütési folyamatokban az akkumulátorcellák tönkremenetelét okozhatják. A cellagyártás folyamatában eddig többnyire olyan drága konstrukciók vagy megoldások kaptak szerepet, amelyeket eredetileg tiszta terekben való alkalmazásra terveztek.

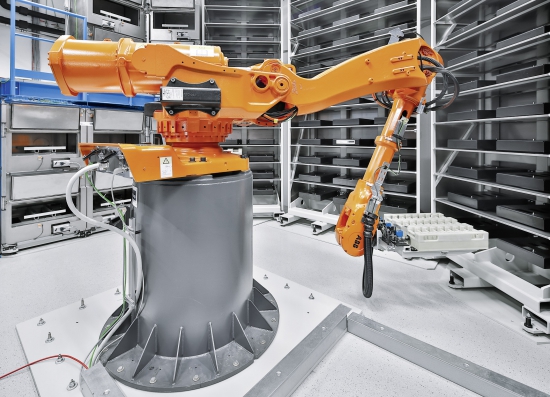

A Thyssen-Krupp System Engineering formázóberendezése: itt „kelnek életre” az akkumulátorok (Fotó: ZSW/Duckek)
A Thyssen-Krupp System Engineering formázóberendezése: itt „kelnek életre” az akkumulátorok (fotó: ZSW/Duckek)

Az olyan automatizálástechnika esetében, amelyet nem száraz terekben uralkodó körülményekhez terveztek, öregedési jelenségek léphetnek fel, vagy az automatizálástechnikai alkatrészek, esetleg a teljes gép idő előtt elromolhat. A Festo és a Thyssen-Krupp System Engineering szakemberei elvégeztek egy vizsgálatsorozatot, hogy új tapasztalatokat nyerjenek az alkatrészek és a gyártórendszerek rendkívül alacsony nedvességtartalmú környezetben történő használatára vonatkozóan. Az eredmények szerint a standardizált, nagy értékű és egyúttal kedvező költségű automatizálási rendszerek megbízható alternatívát jelentenek a költségesebb, tiszta térben történő alkalmazáshoz való alkatrészekhez képest.

Kipróbált automatizálástechnika

A két vállalat fejlesztői három hónapot töltöttek annak vizsgálatával, hogy az automatizálástechnikában használatos pneumatikus és elektromos hajtóelemek, mint például a hengerek és az elektromos pozicionáló egységek, mennyire alkalmasak a száraz tér körülményeihez. A standard és a kissé módosított standard termékek teljes élettartamát tesztelték, gyorsított ütemben.

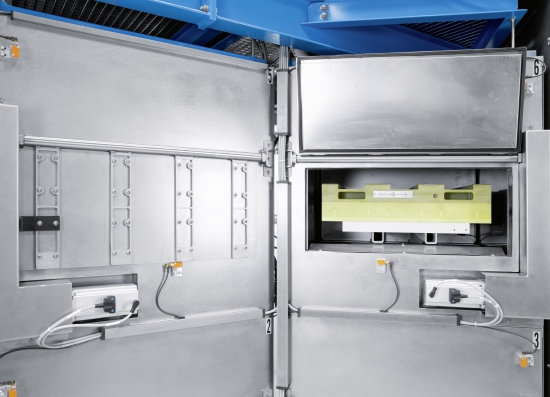

Az EMMS–ST léptetőmotorok nyitják és zárják a formázóberendezés rekeszeit (Fotó: Festo)
Az EMMS–ST léptetőmotorok nyitják és zárják a formázóberendezés rekeszeit (fotók: Festo)

A mérnökök ezenkívül azt is vizsgálták, hogyan lehet a standard alkatrészek célzott módosításával a kis nedvességtartalmú levegőben jelentkező kopást és öregedést semlegesíteni. Az így nyert ismereteket a Festo felhasználta a száraz terekhez alkalmas automatizálási megoldásokban, partnere, a Thyssen-Krupp System Engineering pedig a gépek és berendezések konstrukcióját állította a középpontba.

Teljesen automatizált formázórendszer

A Thyssen-Krupp System Engineering egy teljesen automatizált formázóberendezése már most is működik a ZSW-nél Ulmban. Az akkumulátorok ebben a berendezésben „kelnek életre”. Órákon keresztül, több napig folyik az első feltöltés a formálórekeszekben. A berendezés tartalmazza a Festo által erre az alkalmazásra jóváhagyott EMMS–ST léptetőmotorokat, a CMMO–ST vezérlőket, a DNCE elektromos hengereket és a NEBM és NEBU kábeleket. Ezeket az alkatrészeket a Thyssen-Krupp-pal együttműködésben választották ki és helyezték üzembe.

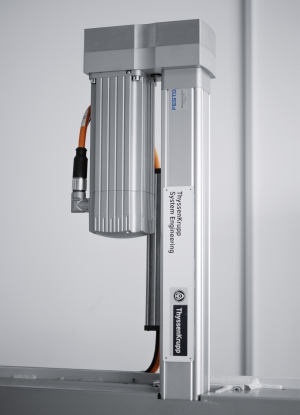

A DNCE elektromos henger az akkumulátorokat adagoló rendszert emeli
A DNCE elektromos henger az akkumulátorokat adagoló rendszert emeli

A léptetőmotorok nyitják és zárják a formázóberendezés rekeszeit. Az EMMS–ST léptetőmotor-sorozat a hosszú élettartamot és a teljes pozicionálási funkcionalitást kedvező árral ötvözi. A nagy nyomatékú, kétfázisú hibrid léptetőmotor IP-védettsége magas fokú, ipari alkalmazásra való csatlakozórendszerrel készül. Beépítve tartalmazza a biztonságos nyomatéklekapcsolás (STO, safe torque off) biztonsági funkciót és a Performance Level (PL) d elvárt biztonsági szintet.

Gyors üzembe helyezés

A léptetőmotorok szabályozott szervovezérlője, a CMMO–ST vezérlővel kombinációban, egyszerűen és gyorsan kiválasztható, egyetlen rendelési kóddal. A konfiguráláshoz és a diagnosztikához rendelkezésre áll a beépített HTML-webszerver. Az adott hajtómű-kombináció webkonfigurátorral történő gyors üzembe helyezését paraméterfelhő támogatja.

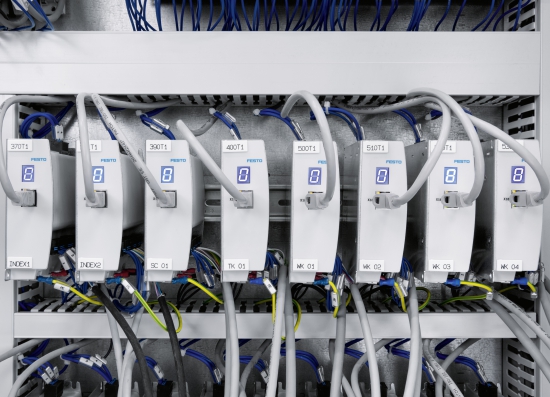

A hajtóműcsomag gyors üzembe helyezése CMMO–ST vezérlővel a vezérlőszekrényben
A hajtóműcsomag gyors üzembe helyezése CMMO–ST vezérlővel a vezérlőszekrényben

A DNCE elektromos henger kiváló, ha követelmény a szabadon programozható pozíciók megvalósítása, a rángatásmentes viselkedés, a lágy gyorsítás vagy az alkalmazásspecifikus pályaprofil. Az előbbiekben említett formázóberendezésben ez az akkumulátorokat adagoló rendszert emeli. A DNCE pneumatikus „testvére”, a DNC robusztus és megbízható mechanikus rendszeren alapul.

A ZSW mint kompetenciaplatform
Az ulmi ZSW berendezése lehetővé teszi a sorozatgyártást, percenként egy cella sebességgel, reprodukálható, kiváló minőséggel. A gyártóberendezések moduláris felépítése a teljes értékalkotási lánc mentén biztosítja a vállalkozások és a kutatóintézetek számára a lehetőséget, hogy új eljárásokat és rendszerelemeket próbáljanak ki megbízható vizsgálati körülmények között. A ZSW kutatási platformja mindent átfog, amire csak az autókban alkalmazható akkumulátorok sorozatgyártásához szükség lehet, így például a hőmérséklet-szabályozással ellátott 60 literes keverőberendezést az elektródapaszta előállításához, egy kétemeletes elektródabevonó berendezést mindkét oldal bevonásához 500 mm szélességben és egy precíziós kalandert az elektródák tömörítéséhez.

 ZSW Ulm: vezető szerep az elektromobilitás kutatásában (Fotó: ZSW/Duckek)



A Thyssen-Krupp System Engineering formázóberendezése: itt „kelnek életre” az akkumulátorok (Fotó: ZSW/Duckek)



Az EMMS–ST léptetőmotorok nyitják és zárják a formázóberendezés rekeszeit (Fotó: Festo)



A hajtóműcsomag gyors üzembe helyezése CMMO–ST vezérlővel a vezérlőszekrényben



A DNCE elektromos henger az akkumulátorokat adagoló rendszert emeli

(forrás: Festo/GyártásTrend)
