Rádió-távvezérlés nagy hatótávolságon

A japán Circuit Design Inc. CDT-TX-02M-R és CDT-RX-02M-R típusjelzéssel kis teljesítményű beágyazott rádiómodulokat mutatott be kifejezetten be-, illetve kikapcsolási műveletek távvezérlésére nagy távolságból.

hirdetés

Az adó- és a vevőmodul egyaránt maximális megbízhatóságú rádiófrekvenciás elemeket, valamint a be- és kimeneti adatok feldolgozására szolgáló áramköröket tartalmaz, és egyszerű kommunikáció valósítható meg akár hat kapcsolókontaktuson keresztül. Az adó- és vevőváltozatban forgalmazott többcsatornás rádiómodulok kiváló zavarállóságáról és stabil kommunikációjáról az MSK (minimum shift keying, azaz minimumeltolás-billentyűzéses) modulációs technika, illetve a vevőegység nagy érzékenysége (–120 dBm 12 dB SINAD) gondoskodik.

A telepes tápellátású, 10 mW-os adó hatótávolsága szabad rálátás esetén meghaladja az 1 km-t. Készenléti üzemmódban áramfelvétele 1 uA alatt marad. A vevőt a rádiózavarok elnyomására optimalizált szűrőkarakterisztikájú felületi hullámszűrővel (SAW) látták el. A rádiófrekvenciás keskenysávú átvitel 25 kHz-es csatornatávolsággal történik, négy fix csatornán.

Az integrált DIP kapcsoló segítségével a 434 MHz-es sávban lévő négy, előre programozott frekvencia közül valamelyik kiválasztható a használt alapfrekvenciaként, így több, eltérő frekvenciájú modul is működtethető egymással párhuzamosan ugyanazon a területen. A frekvenciák harmadrendű intermodulációt vesznek alapul, és úgy választották meg őket, hogy egymásra minimális hatással legyenek.

Megbízható rendszerműködés

Az azonos térbeli tartományban ugyanazon a frekvencián működő más adók jeleinek vételéből fakadó hibajelenségek megelőzésére valamennyi adómodulnak saját 32 bites azonosítókódja van. A vevőegység maximum száz adó azonosítóját tárolhatja, és ennek alapján ellenőrizheti, hogy a vett jelet a számára releváns adó küldte-e ki. Ezáltal biztosítható, hogy akár egy vevőt lehessen több adóval, vagy megfordítva, több vevőt egy adóval vezérelni a hibás funkció veszélye nélkül.

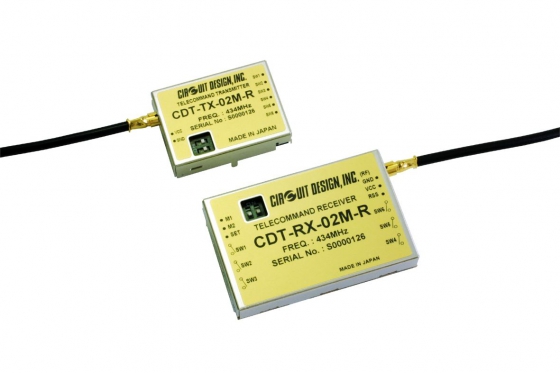

Adó- és vevőegység nagy távolságú rádióátvitelre
Adó- és vevőegység nagy távolságú rádióátvitelre

A rendszer eddig is már számtalan alkalmazásban bizonyította nagy megbízhatóságát. A vevőmodul kimeneti kapujának interfésze foto-MOSFET áramkörös, amely közvetlen meghajtást tesz lehetővé 48 V AC/DC, illetve 100 mA-ig terjedő terheléssel. Igény szerint négyféle üzemmód közül lehet választani: tartós üzemelés, be-, illetve kikapcsolás, átkapcsolás és pillanatnyi jelküldés. A tartós üzemmódban a kimeneti kapu aktív, miközben a vevőmodul az adó jeleit fogadja.

A további üzemmódoknál a vezérelt kimeneti kapu státusa a beállításnak megfelelően változhat, amikor az egység az adó pillanatnyi jeleit fogadja. Ha az adási időtartam rövid, minimálisra csökken az azonos frekvencián üzemelő más készülékek zavarásának kockázata. A rádióhullámok hatékonyabban kihasználhatók, és az adóegység kevesebb áramot fogyaszt.

Széles körű felhasználhatóság

A CDT-TX-02M-R és CDT-RX-02M-R legfontosabb alkalmazási lehetőségei a különféle kapcsolójelek átvitele, ipari berendezések távvezérlése, biztonsági leállítórendszerek, vészjelzők működtetése, építkezéseken és gyárterülteken belüli forgalomirányító lámpák vezérlése, bevásárlóközpontok, éttermek beszerzési rendszerei, távmérési és távfelügyeleti készülékek.
