Valós idejű mérés ultrahangos képalkotással

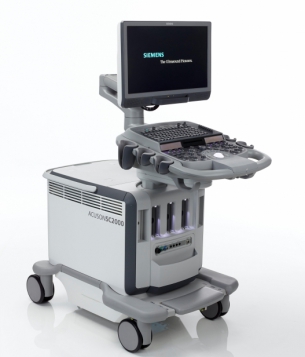

Az új megoldás nagyobb számítási teljesítménnyel és olyan ultrahangfejjel rendelkezik a nyelőcsövön keresztül történő képalkotáshoz, amely egyetlen felvétellel a szív nagyobb térfogatát tudja leképezni. A Siemens az Európai Kardiológiai Társaság idei kongresszusán mutatta be az Acuson SC200 Prime Editon berendezést. A 3D-ultrahang vizsgálatok során az ultrahangfejet egy endoszkópon vezetik be a nyelőcsőbe, lehetővé téve különböző méréseket a szerv, elsősorban a szív közvetlen közelében. E mérések messze pontosabb képeket biztosítanak, mint amikor a mérőfejet kívülről illesztik a testhez.

A szív véráramlásának megállapításához az ultrahangos berendezés megméri a vértestecskék által visszavert hanghullámokat. Ebből a doppler effektus alapján meg tudja állapítani, hogy a vér a mérőfej felé vagy attól elfelé áramlik. Színes dopplerképalkotást eddig csak kisméretű 3D-képmetszeteken lehetett elvégezni. Annak érdekében, hogy nagyobb – klinikailag értékelhető–volumenről készülhessen színes dopplerkép, eddig több szívciklust kellett kimérni, majd a részvolumeneket egyesíteni.

Ehhez az ún. stitching művelethez referencia-pontként az EKG görbe kiemelkedő pontja (R-csúcs) szolgált. Ez azonban legtöbbször csak olyan pácienseknél funkcionál, akik EKG-je mentes a rendellenességektől. Ezen kívül az adatok nem állnak valós időben rendelkezésre, és a részekből összeállított volumenben műtermékek jelenhetnek meg. Az új készülék olyan számítógép-architektúrával működik, amely extrém nagy teljesítményt tesz lehetővé. A Siemens-mérnökök teljesen új mérőfejet is kifejlesztettek. Ez piezo-elemek szokásos lineáris tömbje helyett lapos, több mint 2000 piezo-elemet tartalmazó mátrixszal rendelkezik.
